АВТОМАТИЗИРОВАННЫЙ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СТАНЦИИ (АГРС)

АГРС обеспечивают подачу газа от магистральных газопроводов и отводов к населенным пунктам

АГРС обеспечивают подачу газа от магистральных газопроводов и отводов к населенным пунктам, промышленным и с/х предприятиям в заданном количестве. Станции предназначены для эксплуатации на открытом воздухе в районах с сейсмичностью до 8 баллов в умеренном климате при температуре от -40 до +50°С (У1) и в холодном климате при температуре от -60 до +50°С (ХЛ1).

Станции обеспечивают выполнение следующих функций:

• редуцирование газа высокого давления до указанного низкого и поддержание его с определенной точностью;
• подогрев газа перед редуцированием;
• измерение расхода газа с многосуточной регистрацией данных и передачей информации на уровень газораспределяющей организации;
• одоризация газа;
• очистка газа от капельной влаги и механических примесей;
• автоматическое управление режимами работы технологического оборудования станции в том числе ограничение поставок газа по требованиям газораспределяющей организации (ГРО);
• выдача аварийных и предупредительных сигналов при нарушениях работы на пульт диспетчеру или оператору.

В зависимости от технических условий или требований ГРО, АГРС комплектуются системами автоматического управления (САУ) АГРС. АГРС имеют резервную линию учёта газа в летний период, резервную линию очистки газа, а также байпасную линию подогревателей газа для увеличения срока его службы.

АГРС позволяют осуществлять автоматическое поддержание выходного давления газа на заданном уровне с точностью 5%. Применение двух "редуцирующих линий" с двухсторонним регулированием обеспечивает надёжное и бесперебойное обеспечение потребителя.

На АГРС применяются современные средства автоматизированного управления технологическими процессами (САУ ТП). Контроль параметров работы оборудования станции осуществляется как по месту (в технологическом отсеке), так и на пульте оператора. Регистрация любых параметров работы АГРС осуществляется как при помощи диаграммы, так и в электронном виде, для последующей обработки на компьютере. Управление кранами осуществляется как по месту (с помощью пневмо-привода), так и с пульта оператора (с помощью электромагнитного привода).

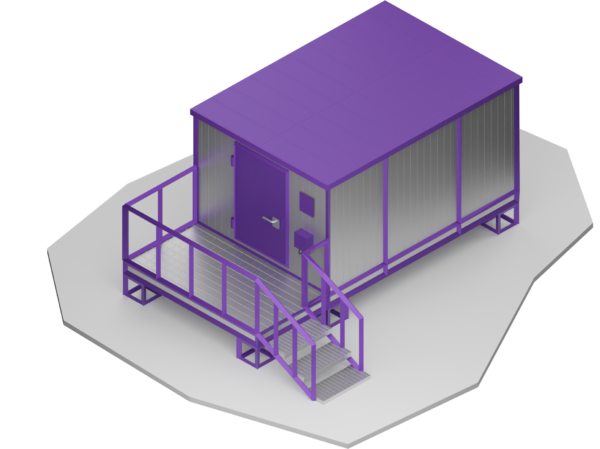

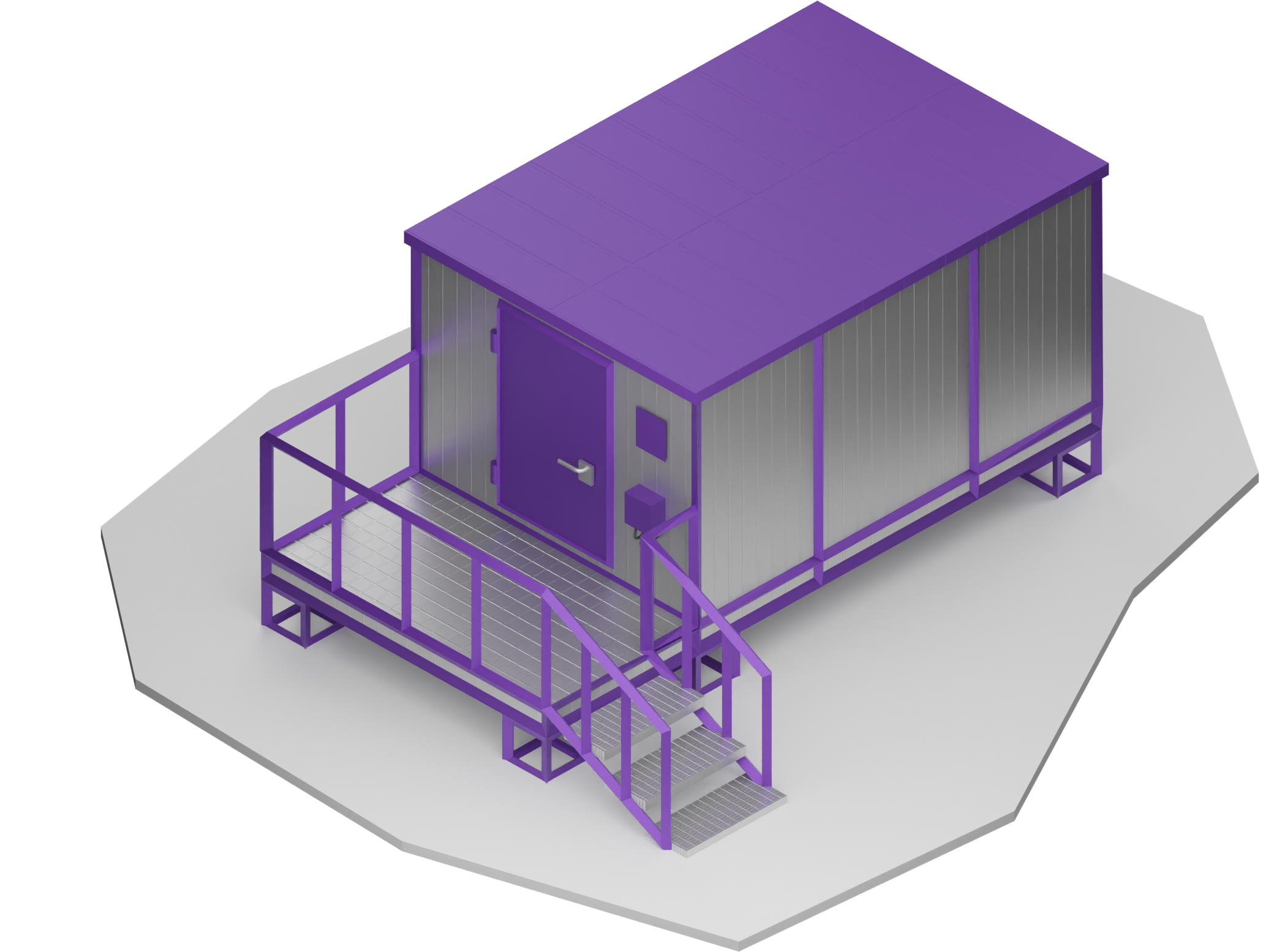

Узлы и блоки АГРС, в зависимости от производительности и условий размещения, располагаются на отдельных рамах или в блок-боксах, выполненных из панелей типа «сэндвич». Блок-боксы АГРС имеют необходимую толщину утеплителя. Блок-боксы имеют съёмные крыши (кроме блока операторной), позволяющие быстро произвести монтаж и демонтаж тяжёлого и крупногабаритного оборудования при ремонтных и профилактических работах, и выполняющих функцию взрывного клапана.

АГРС состоит из блок-боксов: технологического; котельной; переключения.

В состав блок-бокса технологического входит:

• узел очистки газа от пыли и свободной жидкости, состоящий из фильтров-сепараторов с автоматическим или ручным сбросом конденсата;
• узел подогрева газа промежуточным теплоносителем, состоящий из одного или нескольких теплообменников;
• узел замера расхода газа, состоящий из одной или нескольких измерительных линий на базе турбинных счетчиков, сужающих устройств и др.;
• узел редуцирования давления газа, состоящий из двух или нескольких редуцирующих ниток;
• узел подготовки газа на собственные нужды (для котельной установки и домика оператора). Узел имеет две нитки – рабочую и резервную;
• электрооборудование;
• вентиляция;
• сигнализация.

В состав блок-бокса котельной входят:

• отопительные котлы с системами подогрева газа по температурным режимам, а также по требованию Заказчика, обогрева помещений АГРС в соответствии с требованиями НТД;
• узел замера расхода газа на собственные нужды (имеет один или два газовых счетчика);
• электрооборудование.

В состав блок-бокса переключения входит:

• узел отключения с изолирующими вставками или фланцами по входу и выходу станции;
• узел аварийного сброса газа из технологических выходных газопроводов (по два предохранительных сбросных клапана с переключающим устройством);
• байпасная линия с отключающим краном и задвижкой с ручным приводом в качестве дросселирующего устройства;
• узел аварийного сброса газа из технологического входного газопровода АГРС;
• узел отбора газа на собственные нужды АГРС (с выходного газопровода);
• блок одоризации (может быть выполнен отдельно);
• электрооборудование;
• вентиляция;
• сигнализация.

В состав блок-бокса управления входит:

• шкаф КИП и А;
• шкаф силовой;
• электрооборудование;
• вентиляция;
• сигнализация.
