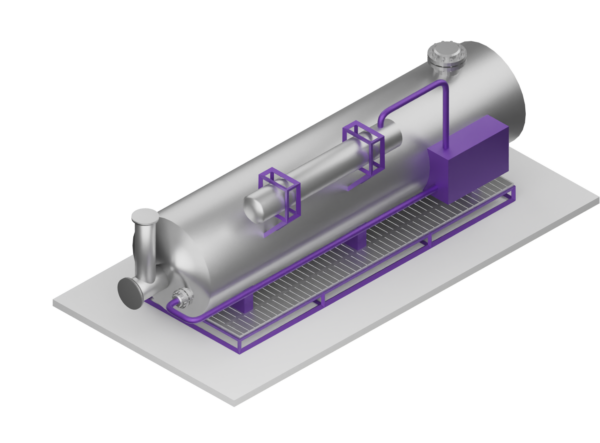

ПУТЕВЫЕ ПОДОГРЕВАТЕЛИ НЕФТИ

Подогреватель с промежуточным теплоносителем предназначен для подогрева нефти, нефтяных эмульсий при транспортировании по трубопроводам на нефтяных промыслах и установках.

Устройство и работа подогревателя путевого серий ПП-1,6 / ПП-4 и его составных частей

Подогреватель представляет собой цилиндрическую горизонтальную емкость с плоскими днищами, во внутренней полости которого в нижней части установлены две топки П-образного типа и два 4-х заходных трубчатых змеевика; в модели ПП-4B четыре 4-х заходных змеевика, обеспечивающих пониженное гидравлическое сопротивление. Емкость заполняется жидким теплоносителем через расширительный бачок.

Топочные устройства оборудованы горелками:

• газовыми в модели ПП-1,6; ПП-4; ПП-4B;
• жидкотопливными в модели ПП-1,6Ж;
• комбинированными в модели ПП-1,6-К.

Снаружи сосуда смонтированы узлы подготовки и подачи топлива горелочным устройствам, указатель уровня теплоносителя, лестница, площадка обслуживания.

Подогреватель располагается на раме сварной конструкции.

Продукт подается в змеевики, в которых нагревается от теплоносителя до 70˚С. Температура теплоносителя поддерживается автоматикой +95˚С путем регулирования мощности горелок.
