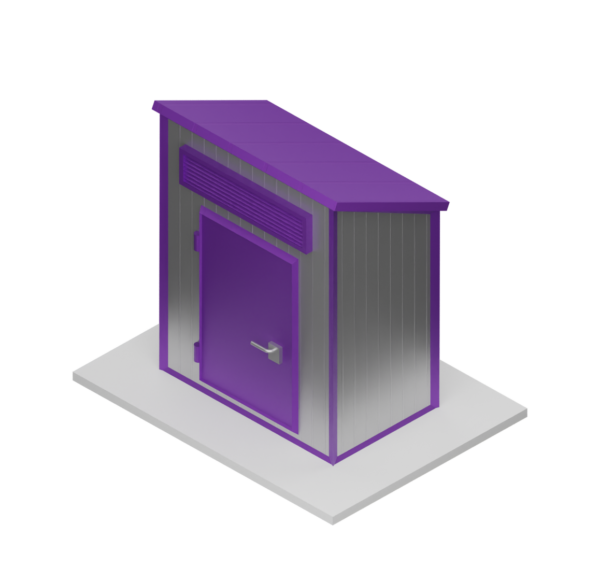

ШКАФЫ ОХРАННОЙ И ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Шкаф пожарной сигнализации (ШПС) предназначен для создания комплекса технических средств охранно-пожарной сигнализации, управления пожарной автоматикой, а также технологическим оборудованием. Шкаф предназначен для установки приборов ИСО Орион: С2000-КДЛ, С2000-4, С2000-КПБ, С2000-СП1, С2000-ПИ и проч., выполненных в корпусах для крепления на DIN-рейке. В состав шкафа входит резервированный источник питания номинальным напряжением 12В, выполненный на основе источника РИП-12 RS. Цепи высокого напряжения ~220 В защищены автоматическим выключателем и устройством автоматического отключения (дифференциальным выключателем). Конструкция шкафа предусматривает установку до двух аккумуляторных батарей 12 В ёмкостью по 17 А/ч (не входят в комплект поставки).

Основные особенности:

Внутри шкафа установлен блок коммутации, который позволяет организовать:
– 6 независимых каналов питания для каждого прибора, с защитой от перегрузки по току;
– схему подключения интерфейса RS-485 для каждого прибора и вывод гальванически-изолированного интерфейса от С2000-ПИ к сетевому контроллеру;
– подключение к контактам оптореле К1-К2 платы РИП-12 RS.
В случае, если на исполнительные устройства должны подаваться управляющие сигналы напряжением 220 В, в шкафу имеется распределительная коробка, на которую подается сетевое напряжение, защищенное входными автоматами.
При необходимости, для коммутации сетевого напряжения или размножения выходных сигналов в шкаф могут быть установлены коммутационные устройства УК-ВК.
Для защиты слаботочных цепей (шлейфы сигнализации, контролируемые цепи, интерфейс RS-485) в шкаф могут быть установлены блоки защиты линии БЗЛ.
Для крепления корпусов УК-ВК или БЗЛ на DIN-рейке используются специальные монтажные платформы, поставляемые по отдельному заказу.
