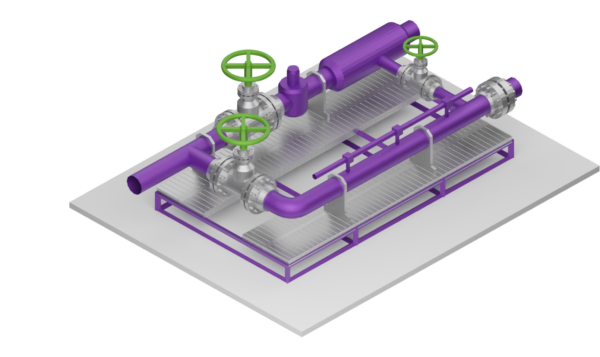

УСТРОЙСТВО ЗАПУСКА И СИСТЕМ ОЧИСТКИ ТРУБОПРОВОДА

Устройство служит для периодического пропуска по магистральному трубопроводу очистных скребков, снарядов‑дефектоскопов и других поточных средств. Устройства запуска и приёма средств очистки и диагностики выпускаются в блочно-комплектном исполнении. Работают под давлением до 12,5 МП а (125 кгс/см2), устанавливаются на магистральных трубопроводах (DN150, 200, 250, 300, 350, 400, 500, 700, 800, 1000, 1200. Выпускаются как левого, так и правого исполнения.

Технические параметры

Значение

Материальное исполнение камер

13ХФА,09Г2С, Сталь 20 любые перекачиваемые среды, СУГ с H2S до 7%, парафина до 3%

Рабочая температура среды, С

от минус 20 до плюс 80

Рабочая температура стенки, С

плюс 80

Масса устройства, кг

от 800 до 20000

Срок службы, лет

Климатическое исполнение

согласно ГОСТ 15150-69 и по ISO 12944-2

Герметичность затворов по ГОСТ 9544-93

класс А

вариативность исполнения по крышкам – как бугельное, так и байонетное;
байонетный затвор собственной разработки обеспечивает быстрое открытие и закрытие, что упрощает эксплуатацию и обслуживание, а также защищает от аварийного открытия под давлением среды;
хомутовый надежный затвор собственной разработки, характеризующийся высокой ремонтопригодностью в полевых условиях;

собственный простой и надежный сигнализатор прохождения снаряда, работающий без уплотнений в подвижных деталях даже при высоких давлениях;
снижение вероятности ручейковой коррозии и аварийных разливов нефти;
снижение затрат на техническое обслуживание и увеличение срока службы трубопроводов.

УСТРОЙСТВО ЗАПУСКА И СИСТЕМ ОЧИСТКИ ТРУБОПРОВОДА

ПРЕИМУЩЕСТВА:
